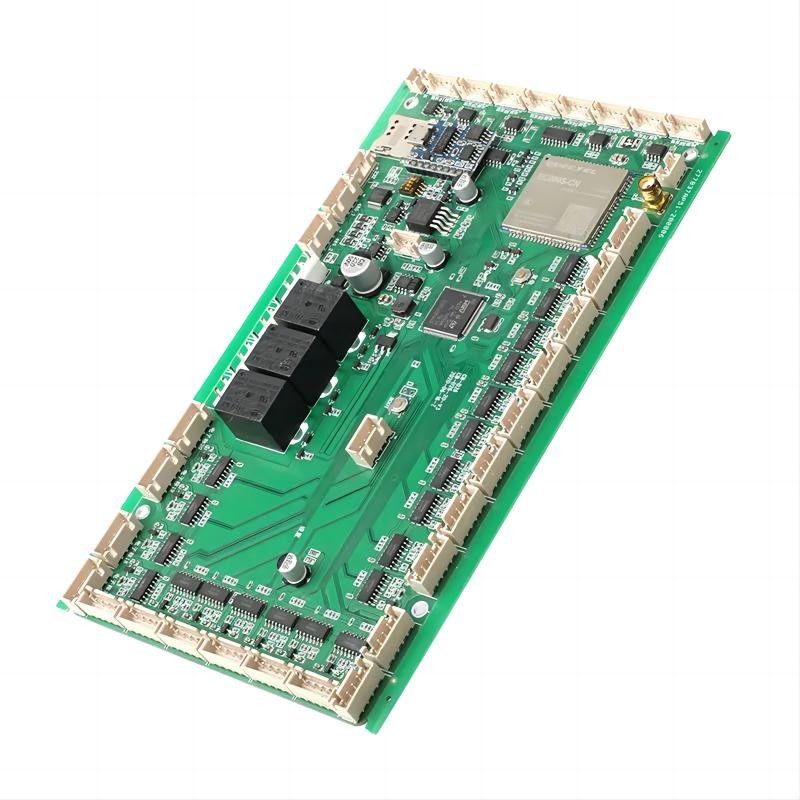

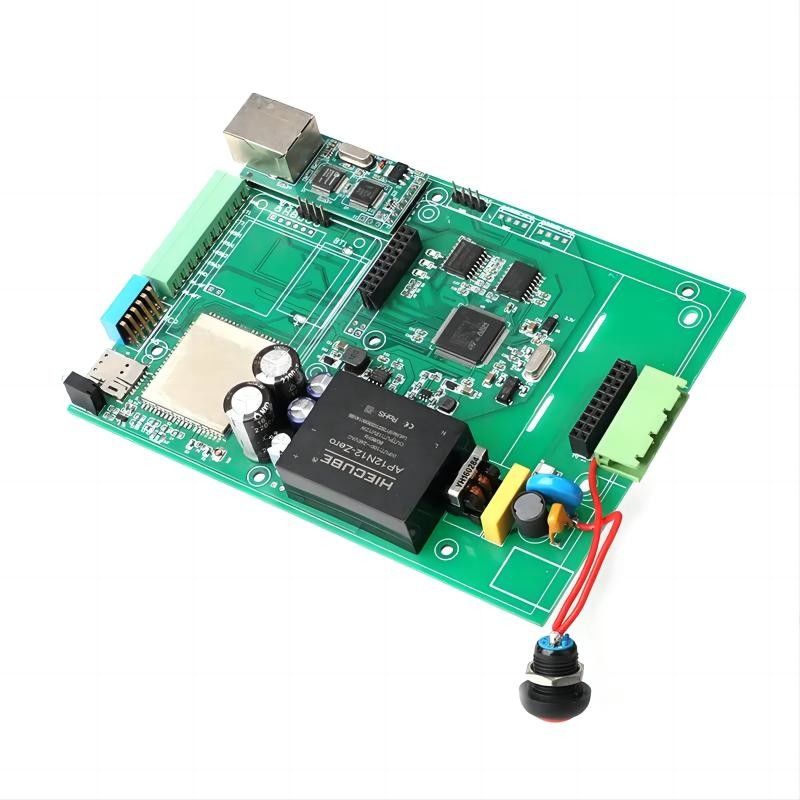

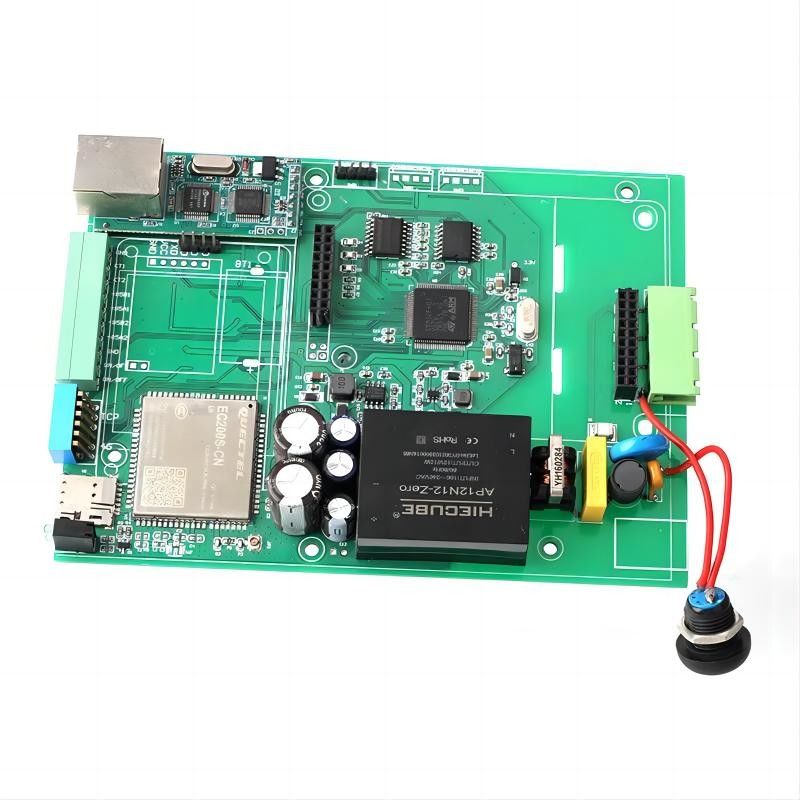

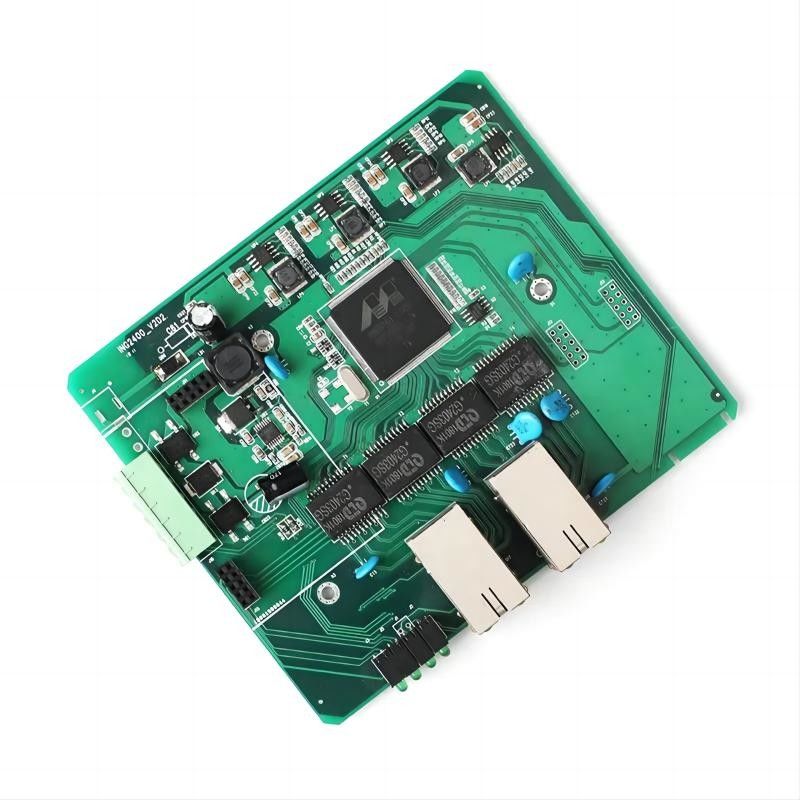

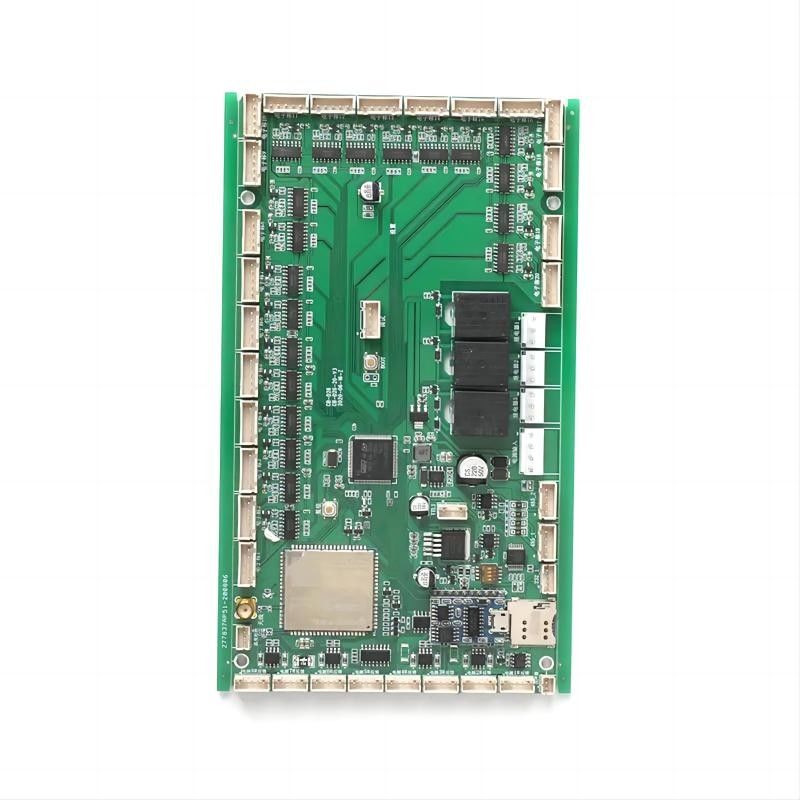

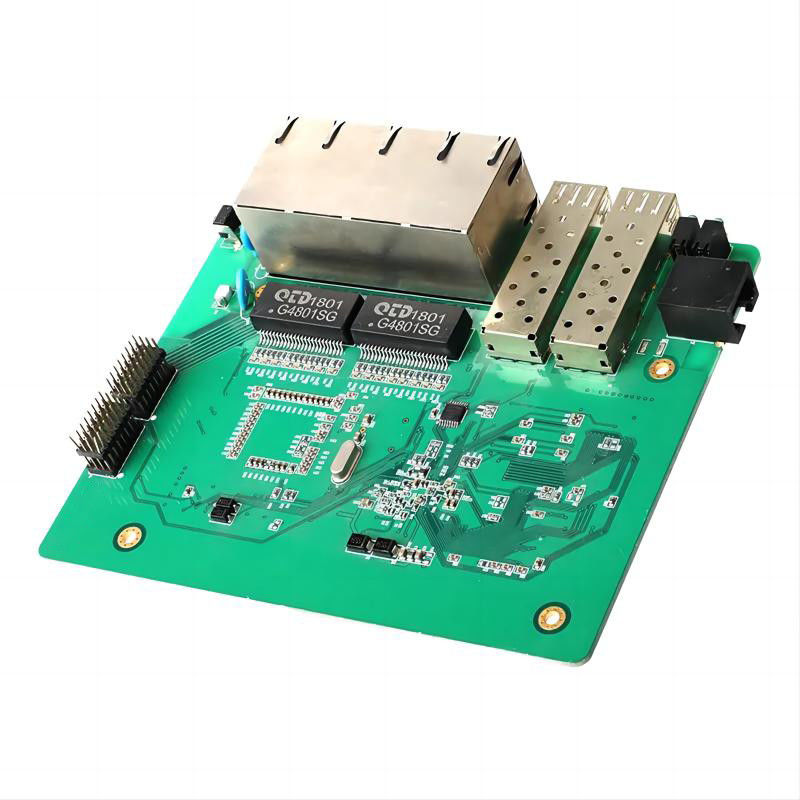

पीसीबी स्मार्ट फैक्टरी वैक्यूम क्लीनर घरेलू उपकरण इलेक्ट्रिक आयरन कठोर लचीला पीसीबी बोर्ड पीसीबी विधानसभा

पीसीबी स्मार्ट फैक्ट्री वैक्यूम क्लीनर घरेलू उपकरण इलेक्ट्रिक आयरन कठोर लचीला पीसीबी बोर्ड पीसीबी विधानसभा।

एक स्मार्ट फैक्ट्री वैक्यूम क्लीनर और घरेलू उपकरणों में इस्तेमाल किया पीसीबी (प्रिंट सर्किट बोर्ड) असेंबली, जैसे कि एक बिजली का लोहा,इन उपकरणों के इलेक्ट्रॉनिक कार्यों को नियंत्रित करने और प्रबंधित करने में महत्वपूर्ण भूमिका निभाता है. यहाँ एक स्मार्ट कारखाने वैक्यूम क्लीनर और बिजली लोहे के लिए पीसीबी विधानसभा का एक विवरण है, कठोर लचीला पीसीबी बोर्ड सहितः

पीसीबी डिजाइनःपीसीबी असेंबली के निर्माण का पहला चरण डिजाइन चरण है।डिजाइनर एक योजनाबद्ध आरेख बनाते हैं जो स्मार्ट फैक्ट्री वैक्यूम क्लीनर या इलेक्ट्रिक आयरन के लिए आवश्यक विद्युत कनेक्शन और घटकों का प्रतिनिधित्व करता हैइसके बाद वे स्कीमैटिक को भौतिक पीसीबी लेआउट में अनुवाद करते हैं, जिसमें घटक प्लेसमेंट, ट्रेस रूटिंग और आवश्यकतानुसार कठोर फ्लेक्स पीसीबी बोर्डों के उपयोग जैसे कारकों पर विचार किया जाता है।

घटक स्रोतःपीसीबी डिजाइन को अंतिम रूप देने के बाद, निर्माता विधानसभा के लिए आवश्यक इलेक्ट्रॉनिक घटकों का स्रोत बनाते हैं। इसमें सूक्ष्म नियंत्रक, सेंसर, मोटर ड्राइवर,बिजली आपूर्ति मॉड्यूलनिर्माता आपूर्तिकर्ताओं के साथ उच्च गुणवत्ता वाले घटकों की खरीद के लिए काम करते हैं जो पीसीबी असेंबली के विनिर्देशों को पूरा करते हैं।

पीसीबी निर्माण:पीसीबी निर्माण प्रक्रिया में पीसीबी डिजाइन के आधार पर वास्तविक सर्किट बोर्ड का निर्माण शामिल है। प्रक्रिया में बोर्ड सब्सट्रेट पर सर्किट पैटर्न प्रिंट करना शामिल है,अनावश्यक तांबे को हटाने के लिए उत्कीर्णनकठोर फ्लेक्स पीसीबी बोर्डों के लिए, बोर्ड के लचीले वर्गों को बनाने के लिए लचीली सामग्री का उपयोग किया जाता है।विनिर्माण प्रक्रिया के दौरान सटीकता और सटीकता सुनिश्चित करने के लिए विशेष उपकरण और सुविधाओं का उपयोग किया जाता है.

घटक का स्थानःएक बार पीसीबी का निर्माण हो जाने के बाद, अगला कदम घटकों की जगह है।कुशल तकनीशियनों या स्वचालित पिक-एंड-प्लेस मशीनों को डिजाइन विनिर्देशों के अनुसार पीसीबी पर घटकों को सावधानीपूर्वक तैनात करेंइस प्रक्रिया में विवरण और सटीकता पर ध्यान देने की आवश्यकता होती है, यह सुनिश्चित करने के लिए कि घटक सही ढंग से उन्मुख और ठीक से मिलाप किए गए हैं।

सोल्डरिंग:घटकों को रखने के बाद, पीसीबी विधानसभा घटकों और पीसीबी के बीच विद्युत कनेक्शन बनाने के लिए मिलाप प्रक्रिया से गुजरती है। विभिन्न मिलाप तकनीकों का उपयोग किया जा सकता है,जैसे कि सतह पर लगाए गए घटकों के लिए रिफ्लो सोल्डरिंग और छेद के माध्यम से घटकों के लिए वेव सोल्डरिंगये प्रक्रियाएं सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करती हैं।
