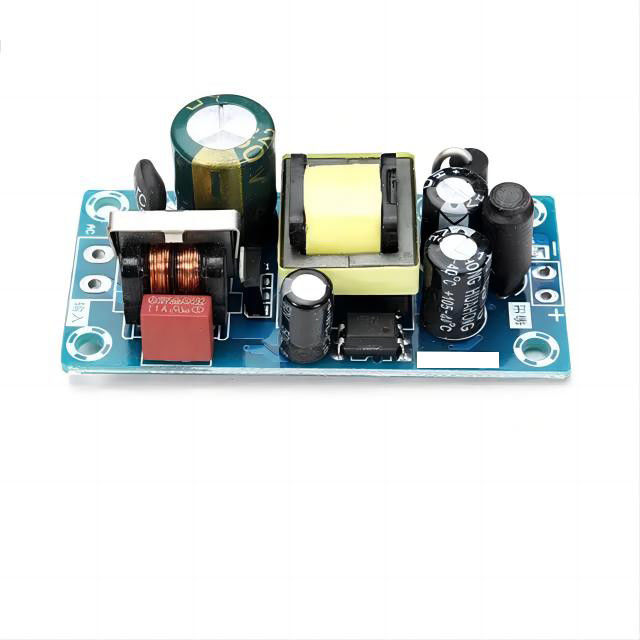

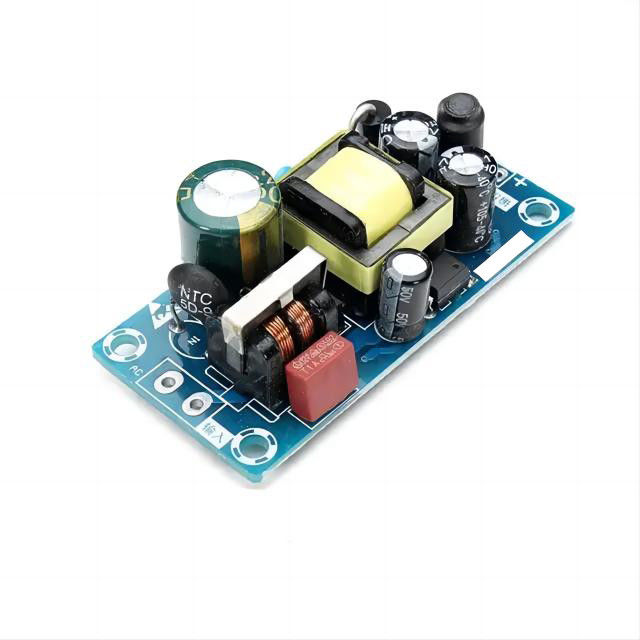

पेशेवर बहु परत वायु शोधक/वायु शोधक सर्किट नियंत्रण बोर्ड पीसीबीए डिजाइन और निर्माण

पेशेवर बहु परत वायु शोधक/वायु शोधक सर्किट नियंत्रण बोर्ड पीसीबीए डिजाइन और निर्माण

बहु-परत वायु शोधक या वायु शोधक सर्किट नियंत्रण बोर्ड पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) के डिजाइन और निर्माण में कई कदम और विचार शामिल हैं।यहाँ प्रक्रिया का एक विवरण है:

आवश्यकताओं का संकलन:वायु शोधक या वायु शोधक सर्किट कंट्रोल बोर्ड के लिए विशिष्ट आवश्यकताओं को समझें। वांछित कार्यक्षमता, इनपुट/आउटपुट इंटरफेस, सेंसर,उपयोगकर्ता इंटरफ़ेस तत्वसभी आवश्यक तकनीकी विनिर्देशों और डिजाइन बाधाओं को इकट्ठा करें।

योजनागत डिजाइनःनियंत्रण बोर्ड के लिए आवश्यक विद्युत कनेक्शन और घटकों का प्रतिनिधित्व करता है कि एक योजनाबद्ध आरेख बनाएं। योजनाबद्ध डिजाइन बिजली की आपूर्ति सर्किट शामिल करना चाहिए,माइक्रो-कंट्रोलर या प्रोसेसर, सेंसर इंटरफेस, संचार इंटरफेस, डिस्प्ले तत्व और कोई अन्य प्रासंगिक घटक सुनिश्चित करें कि डिजाइन सुरक्षा और नियामक मानकों को पूरा करता है।

पीसीबी लेआउट डिजाइनःयोजनागत डिजाइन को भौतिक पीसीबी लेआउट में अनुवाद करें। इसमें पीसीबी पर घटकों को रखना और आवश्यक विद्युत कनेक्शन स्थापित करने के लिए निशानों को रूट करना शामिल है।घटकों के स्थान जैसे कारकों पर ध्यान देंबहु-परत पीसीबी डिजाइन का उपयोग आमतौर पर सर्किट की जटिलता को समायोजित करने और अंतरिक्ष उपयोग को अनुकूलित करने के लिए किया जाता है।

पीसीबी निर्माण:एक बार पीसीबी लेआउट डिजाइन पूरा हो जाने के बाद, पीसीबी निर्माण प्रक्रिया शुरू हो जाती है। इसमें डिजाइन के आधार पर वास्तविक सर्किट बोर्ड का निर्माण शामिल होता है।प्रक्रिया में बोर्ड सब्सट्रेट पर सर्किट पैटर्न प्रिंट करना शामिल है, अनावश्यक तांबे को हटाने के लिए उत्कीर्ण करना, और सोल्डर मास्क और सिल्कस्क्रीन परतों को लागू करना।परतों की संख्या और सामग्री की पसंद नियंत्रण बोर्ड की जटिलता और प्रदर्शन आवश्यकताओं पर निर्भर करती है.

घटक स्रोतःपीसीबीए असेंबली के लिए आवश्यक इलेक्ट्रॉनिक घटकों का स्रोत। इसमें माइक्रो कंट्रोलर या प्रोसेसर, सेंसर, मेमोरी चिप्स, पावर सप्लाई मॉड्यूल, संचार मॉड्यूल, डिस्प्ले तत्व शामिल हैं,और अन्य प्रासंगिक घटकनियंत्रण बोर्ड के विनिर्देशों को पूरा करने वाले उच्च गुणवत्ता वाले घटकों की खरीद के लिए विश्वसनीय आपूर्तिकर्ताओं के साथ काम करें।

घटक का स्थानःपीसीबी लेआउट डिजाइन के आधार पर घटकों को पीसीबी पर रखें। कुशल तकनीशियन या स्वचालित पिक-एंड-प्लेस मशीनें डिजाइन विनिर्देशों के अनुसार घटकों को सावधानीपूर्वक तैनात करती हैं।घटकों के उचित संरेखण और अभिविन्यास को सुनिश्चित करने के लिए विस्तार और सटीकता पर ध्यान देना महत्वपूर्ण है.

सोल्डरिंग:घटकों को रखने के बाद, पीसीबी विधानसभा घटकों और पीसीबी के बीच विद्युत कनेक्शन बनाने के लिए मिलाप प्रक्रिया से गुजरती है। विभिन्न मिलाप तकनीकों का उपयोग किया जा सकता है,जैसे कि सतह पर लगाए गए घटकों के लिए रिफ्लो सोल्डरिंग और छेद के माध्यम से घटकों के लिए वेव सोल्डरिंगये प्रक्रियाएं सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करती हैं।
