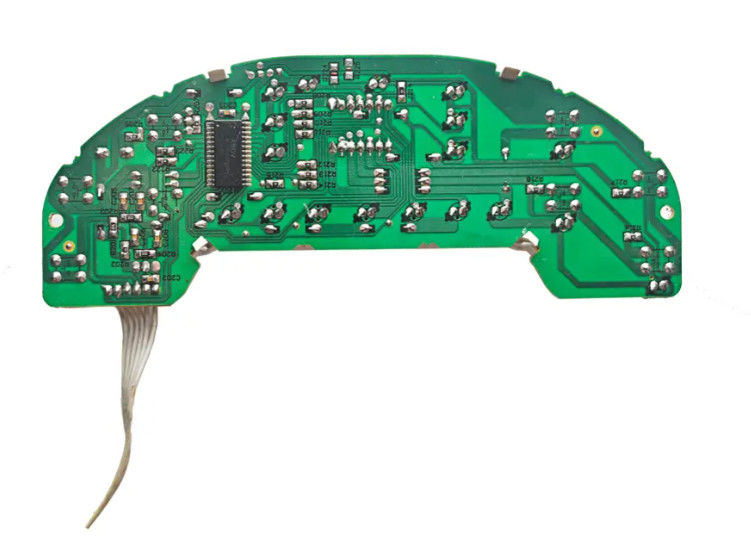

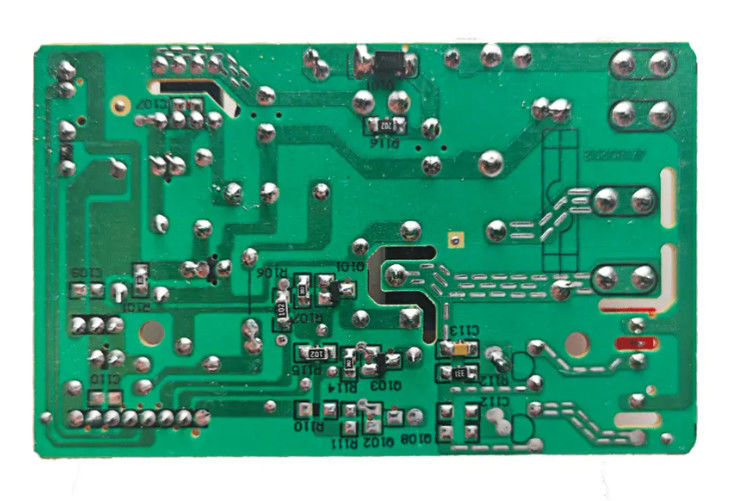

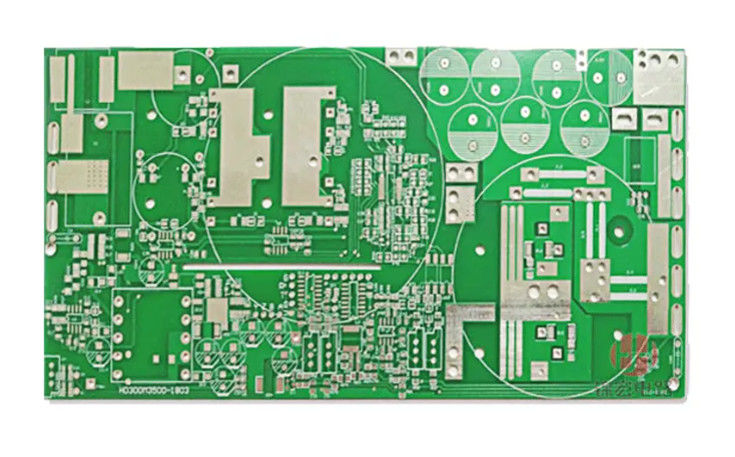

निर्माता का एकल पक्षीय पीसीबी सुधारित 94v0 चावल कुकर सर्किट बोर्ड FR4 बेस ओएसपी सतह परिष्करण के साथ

निर्माता का एकल पक्षीय पीसीबी सुधारित 94v0 चावल कुकर सर्किट बोर्ड FR4 बेस ओएसपी सतह परिष्करण के साथ।

एक निर्माता का एकल पक्षीय पीसीबी एक प्रिंटेड सर्किट बोर्ड को संदर्भित करता है जिसमें सर्किट और घटक बोर्ड के केवल एक तरफ लगाए जाते हैं। इस मामले में,पीसीबी विशेष रूप से एक बेहतर 94V0 चावल कुकर सर्किट बोर्ड के लिए डिज़ाइन किया गया हैइस पीसीबी के मुख्य पहलुओं और इसकी विनिर्माण प्रक्रिया का वर्णन यहां दिया गया है, जिसमें FR4 आधार सामग्री और OSP सतह परिष्करण का उपयोग शामिल हैः

एकल पक्षीय पीसीबी डिजाइनःनिर्माता एकतरफा पीसीबी के लिए एक डिजाइन बनाता है जो उन्नत 94V0 चावल कुकर सर्किट बोर्ड की विशिष्ट आवश्यकताओं को पूरा करता है।डिजाइन में घटकों का लेआउट और प्लेसमेंट शामिल है, सिग्नल के निशान, बिजली प्रबंधन, तापमान नियंत्रण, उपयोगकर्ता इंटरफेस सुविधाओं, और चावल कुकर के संचालन के लिए आवश्यक सुरक्षा तंत्र का मार्गनिर्देशन।

FR4 आधार सामग्री:पीसीबी का निर्माण FR4 का उपयोग करके किया जाता है, जो एक व्यापक रूप से उपयोग की जाने वाली लौ-प्रतिरोधी फाइबरग्लास एपॉक्सी लेमिनेट सामग्री है। FR4 अपने उत्कृष्ट विद्युत इन्सुलेशन गुणों, यांत्रिक शक्ति,और आयामी स्थिरतायह घटकों को माउंट करने और सर्किट के निशानों को रूट करने के लिए एक स्थिर और विश्वसनीय आधार प्रदान करता है।

तांबे की परत और उत्कीर्णन:सर्किट के लिए प्रवाहकीय मार्ग बनाने के लिए FR4 आधार सामग्री पर तांबे की एक पतली परत लगाई जाती है। फिर अतिरिक्त तांबे को हटाने के लिए तांबे की परत को चुनिंदा रूप से खोद दिया जाता है,डिजाइन के अनुसार वांछित सर्किट निशान पीछे छोड़ने.

घटक का स्थानःमाइक्रो-कंट्रोलर, कैपेसिटर, रेजिस्टर, सेंसर, कनेक्टर और अन्य आवश्यक भागों जैसे घटक पीसीबी के एकल पक्ष पर लगाए जाते हैं।उपलब्ध स्थान की उचित कार्यक्षमता और कुशल उपयोग सुनिश्चित करने के लिए डिजाइन विनिर्देशों के अनुसार घटकों की स्थापना की जाती है.

सोल्डर मास्क:पीसीबी पर लोहे के निशानों की रक्षा करने और असेंबली प्रक्रिया के दौरान अवांछित लोहे के पुलों को रोकने के लिए एक सोल्डर मास्क परत लगाई जाती है।लेकिन यह अन्य रंगों में भी उपलब्ध हो सकता है.

ओएसपी सतह परिष्करणःओएसपी (ऑर्गेनिक सोल्डर क्षमता संरक्षक) का उपयोग एकल पक्षीय पीसीबी के लिए सतह परिष्करण के रूप में किया जाता है।ओएसपी एक पतली सुरक्षात्मक परत है जो ऑक्सीकरण को रोकने और अच्छी मिलाप क्षमता सुनिश्चित करने के लिए तांबे के निशान पर लगाई जाती हैयह असेंबली के दौरान भागों को मिलाप करने के लिए एक समतल और समान सतह प्रदान करता है।

सिल्कस्क्रीन और लीजेंड प्रिंटिंग:निर्माता पीसीबी पर एक सिल्कस्क्रीन परत जोड़ सकता है, जिसमें प्रिंटेड घटक रूपरेखाएं, संदर्भ निर्दिष्टकर्ता और अन्य चिह्न शामिल हैं जो घटक के स्थान और पहचान में सहायता करते हैं।अतिरिक्त जानकारी प्रदान करने के लिए लिफाफा छपाई भी जोड़ी जा सकती है, जैसे कि घटक मूल्य या महत्वपूर्ण चेतावनी।
