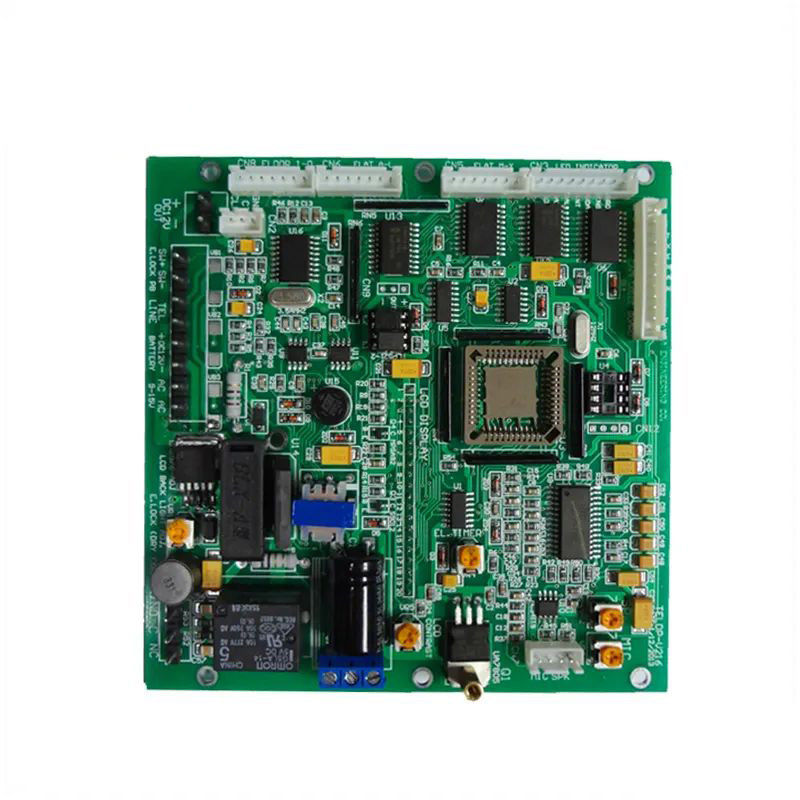

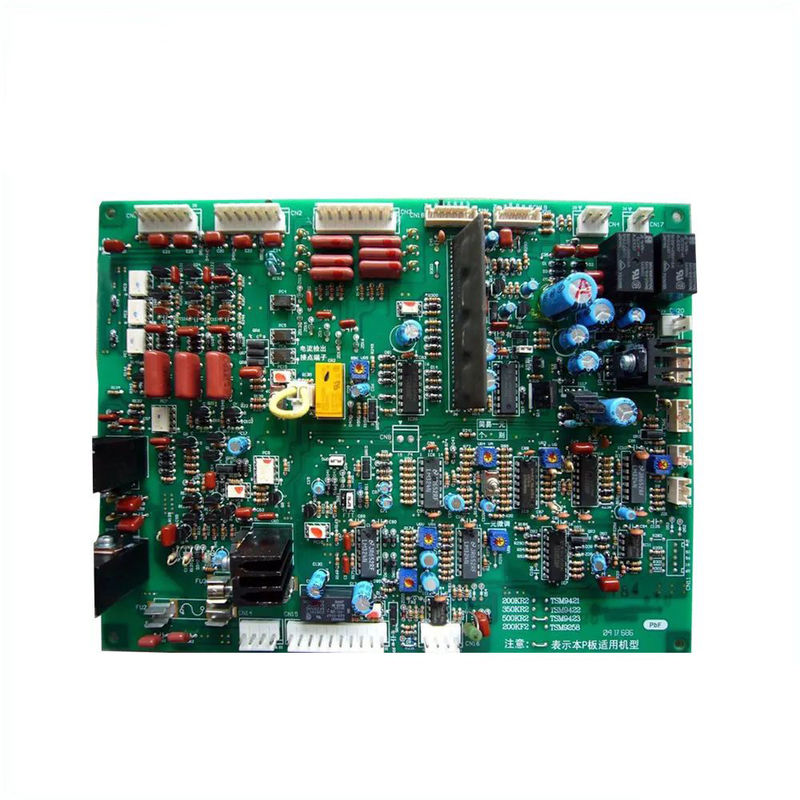

पीसीबीए प्रोटोटाइप असेंबली घरेलू के लिए इलेक्ट्रिक एयर फ्रायर नियंत्रण बोर्ड

पीसीबीए प्रोटोटाइप असेंबली घरेलू के लिए इलेक्ट्रिक एयर फ्रायर कंट्रोल बोर्ड

घरेलू उपयोग के लिए एक इलेक्ट्रिक एयर फ्रायर कंट्रोल बोर्ड के लिए पीसीबीए प्रोटोटाइप असेंबली में एक कार्यात्मक प्रोटोटाइप सर्किट बोर्ड का उत्पादन शामिल है जो इलेक्ट्रिक एयर फ्रायर के संचालन को नियंत्रित करता है।यहाँ एक इलेक्ट्रिक हवा फ्रायर नियंत्रण बोर्ड के लिए पीसीबीए प्रोटोटाइप विधानसभा प्रक्रिया के प्रमुख पहलुओं का एक विवरण है:

पीसीबी डिजाइनःप्रोटोटाइप असेंबली प्रक्रिया नियंत्रण बोर्ड पीसीबी के डिजाइन के साथ शुरू होती है। डिजाइन में घटकों का लेआउट और प्लेसमेंट, सिग्नल के निशान का रूटिंग, पावर मैनेजमेंट,तापमान नियंत्रण, उपयोगकर्ता इंटरफेस विशेषताएं, और इलेक्ट्रिक एयर फ्रायर के लिए विशिष्ट सुरक्षा तंत्र।

घटक चयनःप्रोटोटाइप की असेंबली प्रक्रिया में घटकों का चयन एक महत्वपूर्ण कदम है। निर्माता उपयुक्त इलेक्ट्रॉनिक घटकों जैसे कि माइक्रो कंट्रोलर, सेंसर, पावर मैनेजमेंट आईसी,संधारित्र, प्रतिरोधक, कनेक्टर, और अन्य आवश्यक भागों. चयनित घटकों के विनिर्देशों और इलेक्ट्रिक एयर फ्रायर नियंत्रण बोर्ड की आवश्यकताओं को पूरा करना चाहिए.

पीसीबी विनिर्माण:प्रोटोटाइप पीसीबी का निर्माण डिजाइन विनिर्देशों के आधार पर किया जाता है। विनिर्माण प्रक्रिया में पीसीबी डिजाइन को तांबे से लेपित बोर्ड पर प्रिंट करना, अतिरिक्त तांबे को हटाने के लिए उत्कीर्ण करना,भागों के लिए ड्रिलिंग छेदपीसीबी निर्माता यह सुनिश्चित करता है कि प्रोटोटाइप बोर्ड डिजाइन से सटीक रूप से मेल खाए।

सतह माउंट प्रौद्योगिकी (एसएमटी) विधानसभाःप्रोटोटाइप पीसीबी पर सतह-माउंट घटकों की असेंबली आमतौर पर स्वचालित एसएमटी असेंबली तकनीकों का उपयोग करके की जाती है।विशेष पिक-एंड-प्लेस मशीनें घटकों को पीसीबी पर सटीक रूप से रखती हैंपीसीबी को फिर एक रिफ्लो ओवन के माध्यम से पारित किया जाता है, जहां सोल्डर पेस्ट पिघल जाता है और विश्वसनीय सोल्डर जोड़ों का गठन करता है।

थ्रू-होल असेंबली:यदि प्रोटोटाइप पीसीबी के लिए छेद के माध्यम से घटकों की आवश्यकता होती है, तो उन्हें मैन्युअल रूप से या स्वचालित रूप से पीसीबी पर मिलाया जाता है। छेद के माध्यम से घटकों में कनेक्टर, बड़े कैपेसिटर,और अन्य भाग जो एसएमटी तकनीकों का उपयोग करके माउंट नहीं किए जा सकते हैं.
