पीसीबीनिर्माण Gerberपीसीबीएइकट्ठे लचीलापीसीबीबोर्ड ब्लेंडर मोटर डबल पक्षीयपीसीबी।
| विवरण | क्षमता |
|
परीक्षण सेवा |
एओआई एक्स-रे फंक्शन परीक्षण |
|
कीवर्ड |
पीसीबीए OEM पीसीबी विधानसभा |
|
सामग्री |
FR4 /एल्यूमीनियम/सिरेमिक CEM1 |

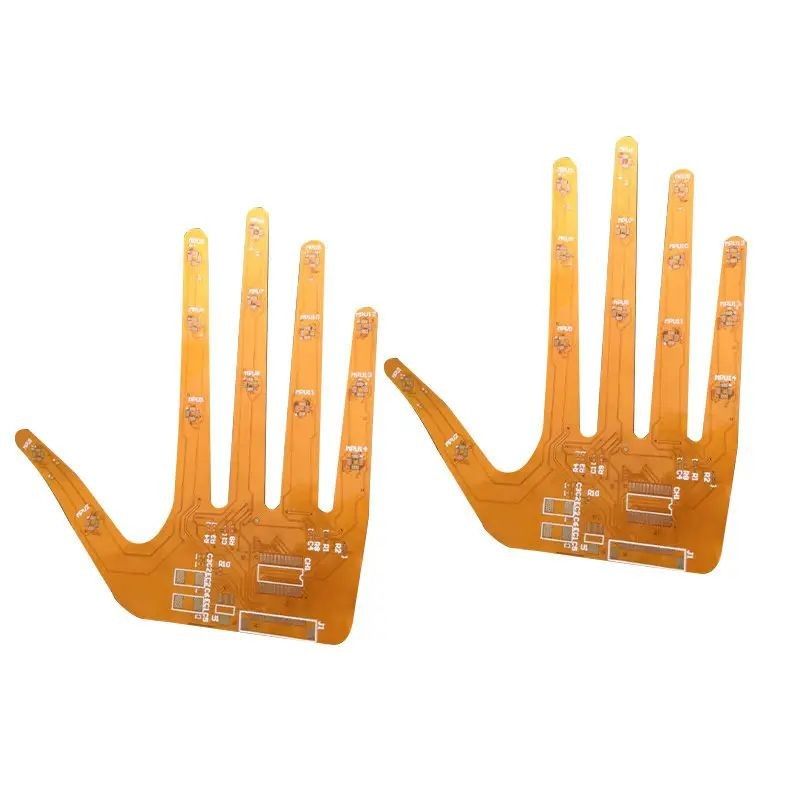

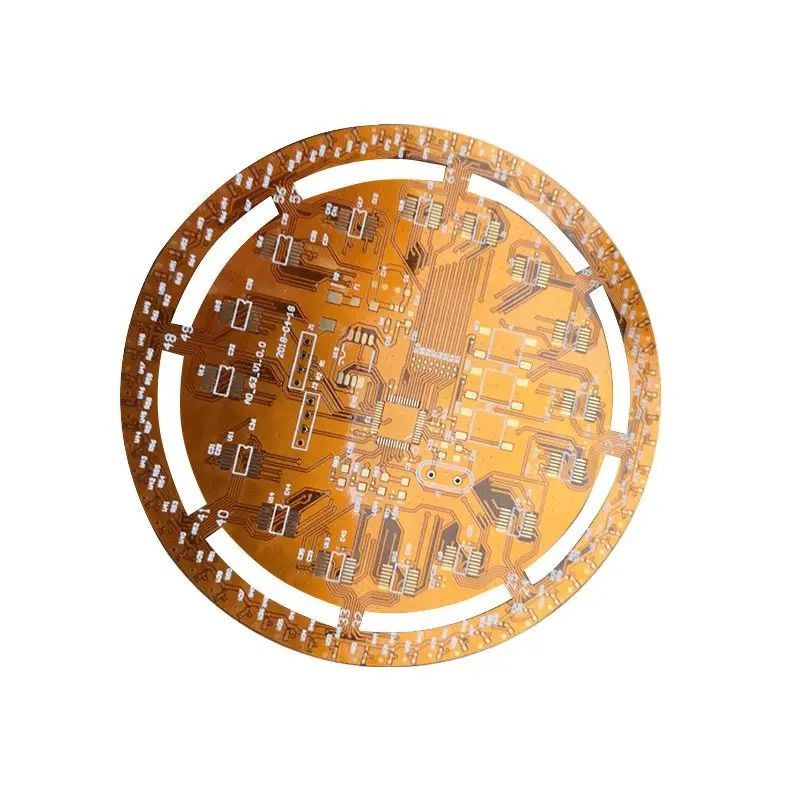

पीसीबी विनिर्माण गर्बर, गर्बर फ़ाइलों के आधार पर एक प्रिंटेड सर्किट बोर्ड (पीसीबी) बनाने की प्रक्रिया को संदर्भित करता है, जिसमें पीसीबी लेआउट के लिए डिजाइन जानकारी होती है।ब्लेंडर मोटर के लिए दोतरफा लचीला पीसीबी बोर्ड के मामले में, पीसीबी को ब्लेंडर मोटर और उसके संबंधित सर्किट की विशिष्ट आवश्यकताओं को समायोजित करने के लिए डिज़ाइन किया गया है।यहाँ एक ब्लेंडर मोटर के लिए एक दो तरफा लचीला पीसीबी के निर्माण के प्रमुख पहलुओं का एक विवरण है:
पीसीबी डिजाइन और गेरबर फाइलेंःपीसीबी डिजाइन प्रक्रिया में विशेष सॉफ्टवेयर का उपयोग करके पीसीबी का लेआउट बनाना शामिल है। डिजाइन में घटकों का स्थान, निशानों का मार्ग,और लचीला पीसीबी के लिए किसी भी आवश्यक लचीला क्षेत्रोंएक बार डिजाइन पूरा हो जाने के बाद, गेरबर फाइलें उत्पन्न की जाती हैं। इन फाइलों में पीसीबी निर्माता द्वारा पीसीबी को सटीक रूप से बनाने के लिए आवश्यक जानकारी होती है।
लचीली पीसीबी के लिए सामग्री का चयनःलचीले पीसीबी के लिए, सामग्री की पसंद महत्वपूर्ण है। चयन में आमतौर पर एक लचीला सब्सट्रेट सामग्री शामिल होती है, जैसे कि पॉलीमराइज (पीआई), जो उत्कृष्ट लचीलापन और गर्मी प्रतिरोध प्रदान करता है.लचीली सामग्री की मोटाई और अन्य विनिर्देशों को ब्लेंडर मोटर की विशिष्ट आवश्यकताओं और पीसीबी के वांछित यांत्रिक गुणों के आधार पर निर्धारित किया जाता है।
पीसीबी निर्माण:विनिर्माण प्रक्रिया लचीली सब्सट्रेट सामग्री तैयार करने से शुरू होती है। इसमें आवश्यक आयामों तक सामग्री को काटने और यदि आवश्यक हो तो चिपकने वाली परत लागू करना शामिल है।अगला कदम एक प्रवाहकीय परत लागू करना हैयह विद्युत रहित तांबे की चढ़ाई या स्पटरिंग जैसी प्रक्रियाओं के माध्यम से किया जाता है।
सोल्डर मास्क और सिल्कस्क्रीन:पीसीबी की सुरक्षा और इन्सुलेशन प्रदान करने के लिए, पीसीबी के दोनों किनारों पर एक मिलाप मास्क लगाया जाता है। मिलाप मास्क उजागर तांबे के निशान को कवर करता है, केवल घटक मिलाप के लिए वांछित क्षेत्रों को छोड़ देता है।एक सिल्कस्क्रीन परत भी जोड़ी जाती है, जिसमें लेबल, घटक का नामकरण और असेंबली और पहचान में सहायता के लिए अन्य चिह्न शामिल हैं।
घटकों की असेंबली और सोल्डरिंग:एक बार पीसीबी तैयार हो जाने के बाद, अगला कदम पीसीबी पर घटकों को इकट्ठा करना है।इसमें घटकों को उनके निर्दिष्ट स्थानों पर रखना और उन्हें उपयुक्त तरीकों जैसे रिफ्लो सोल्डरिंग या वेव सोल्डरिंग का उपयोग करके पीसीबी पर सोल्ड करना शामिल हैघटकों की असेंबली प्रक्रिया घटकों और पीसीबी के बीच उचित विद्युत और यांत्रिक कनेक्शन सुनिश्चित करती है।
ब्लेंडर मोटर के लिए दो तरफा लचीला पीसीबी का निर्माण पीसीबी लेआउट डिजाइन करने, गेरबर फाइल उत्पन्न करने, उपयुक्त सामग्रियों का चयन करने, पीसीबी का निर्माण करने,सोल्डर मास्क और सिल्कस्क्रीन लगाना, घटकों को इकट्ठा करना और परीक्षण और गुणवत्ता नियंत्रण की जांच करना।विश्वसनीय पीसीबी जो ब्लेंडर मोटर की विशिष्ट आवश्यकताओं को पूरा करता है और कुशल और सुरक्षित संचालन सुनिश्चित करता है.
